Rozumné vybavenie TBLS

V priemysle výroby materiálov na výrobu olovených batérií je kľúčovou prísadou trojsýtny síran olovnatý (TBLS) a jeho výrobný proces zahŕňa viacero krokov vrátane reakcie, filtrácie a sušenia. Reasonable TBLS Equipment je systém monitorovania a riadenia zariadení špeciálne vyvinutý pre výrobné linky TBLS.

Toto zariadenie Reasonable TBLS využíva ako základnú platformu priemyselný konfiguračný softvér Siemens WINCC V7.3SE. Komunikuje s poľnými zariadeniami prostredníctvom PLC, aby sa dosiahli funkcie, ako je monitorovanie stavu výroby, kontrola teploty, riadenie motora a záznam výrobných údajov.

Ako továreň v Číne integrujeme riadenie zariadení prostredníctvom systému priemyselnej automatizácie, čo umožňuje zariadeniu Reasonable TBLS poskytovať stabilné možnosti monitorovania výroby v rámci výrobnej linky TBLS, čo spoločnosti pomáha centrálne riadiť prevádzkový stav kritických zariadení.

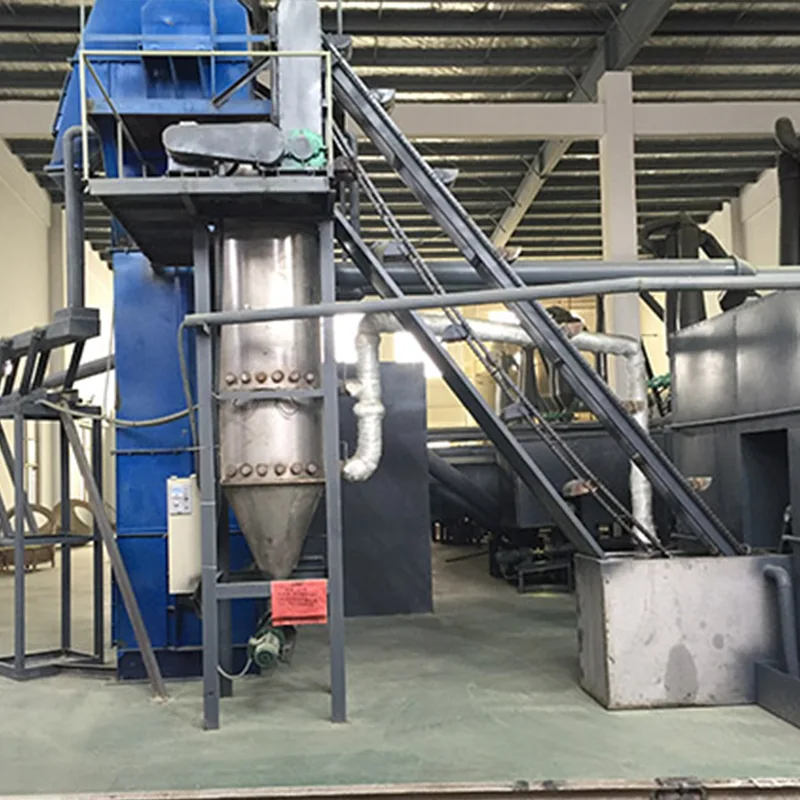

Prehľad procesu výrobnej linky TBLS

Krok 1: Reakcia v kaši

Spustite kalový reaktor, pridajte oxid olovnatý a vodu v správnom pomere a dôkladne premiešajte. Zmes sa čerpá do reakčnej nádoby a po ukončení reakcie vstupuje do impregnačnej nádoby.

Krok 2: Filtrácia a odvodnenie

Suspenzia TBLS v impregnačnej nádobe sa čerpá do doskového a rámového kalolisu. Po približne 1–2 hodinách filtrácie sa vytvoria vločky a voda sa odstráni.

Krok 3: Bleskové sušenie

Materiál sa suší pomocou plynom vykurovanej teplovzdušnej pece, bleskovej sušičky a dúchacieho systému, čím sa nakoniec vytvorí biely práškový trojsýtny síran olovnatý.

Kolekcia produktov

Vysušený prášok sa zbiera cez cyklón 1# a cyklón 2# a potom sa balí.

Štruktúra riadiaceho systému

Vybavenie

Rongsheng Reasonable TBLS Equipment poskytuje kompletné priemyselné monitorovacie rozhranie, ktoré pomáha operátorom pochopiť prevádzkový stav výrobných zariadení v reálnom čase.

Hlavné ovládacie rozhranie

Uvítacia obrazovka

Zobrazuje stav pripojenia systémov PLC a WINCC a poskytuje základné informácie počas spúšťania systému.

Obrazovka stavu výroby

Zobrazuje prevádzkový stav zariadenia:

Zelená: Zariadenie beží

Sivá: Zariadenie je zastavené

Tiež zobrazuje kľúčové výrobné parametre:

Teplota reakčnej kanvice

Teplota rýchleho sušenia

Teplota teplovzdušnej pece

Prúd motora ventilátora

Obrazovka nastavenia parametrov

Používa sa na riadenie prevádzky výrobného zariadenia a nastavenia parametrov, vrátane:

Regulácia teploty

Ovládanie motora

Pulzné ovládanie

Zariadenie Start/Stop Control

Funkcie riadiaceho modulu

Modul monitorovania teploty a prúdu

Táto oblasť zobrazuje údaje o teplote a prúde motora pre každú výrobnú oblasť.

Modul riadenia teploty

Každé vykurovacie zariadenie má nezávislé riadiace funkcie, vrátane:

Ovládanie štart/stop

Nastavenie teploty

Ochrana proti teplotnej hysterézii

Napríklad: Teplota rýchleho sušenia nastavená na 450 °C; Hodnota hysterézie hornej hranice 3°C; Spodná medzná hodnota hysterézie 2°C

Systém automaticky zastaví ohrev, keď teplota prekročí 453 °C a reštartuje sa, keď teplota klesne pod 448 °C.

Modul riadenia motora

Každý motor je vybavený nezávislými tlačidlami štart a stop a zobrazuje sa prevádzkový stav zariadenia:

Zelená: Beh

Červená: Zastavená

Ovládanie skrutkového dopravníka

Závitovkový dopravník zásobníka podporuje:

Miestne ovládanie

Diaľkové ovládanie

Ovládanie počítača

Pulzný riadiaci systém

Pulzný riadiaci systém v zariadení EquipmentRongsheng Reasonable TBLS Equipment sa používa hlavne na riadenie systému odstraňovania prachu.

Impulzy sú rozdelené do troch skupín:

12-cestný pulz

3-cestný pulz

5-cestný pulz

Nastavenia parametrov zahŕňajú:

Čas intervalu: Zvyčajne 60 sekúnd

Šírka impulzu: Zvyčajne 2–3 sekundy

Technické výhody: Riadenie priemyselnej automatizácie

Prostredníctvom integrácie systému PLC a WINCC sa dosahuje centralizované monitorovanie a riadenie výrobných zariadení.

Monitorovanie výrobných dát v reálnom čase

ZariadenieRongsheng Rozumné zariadenie TBLS môže zaznamenávať teplotu, prúd a prevádzkový stav zariadenia pre pohodlné riadenie výroby.

Poplachový systém

Pri poruche zariadenia systém zobrazí príslušné informácie o zariadení na rozhraní alarmu.

Kontrola prístupu k parametrom

Systém používa riadenie prístupu pomocou používateľského mena a hesla na zaistenie bezpečnosti kritických výrobných parametrov.
