Popis produktu

V neustále sa rozvíjajúcom prostredí výrobných technológií vyžaduje pobyt pred nami najmodernejšie vybavenie. Nové vybavenie na výrobu červenej olova je navrhnuté tak, aby spĺňali najvyššie štandardy výkonu, spoľahlivosti a efektívnosti. Tento pokročilý systém je prispôsobený na výrobu červeného olova, kritickej súčasti v mnohých priemyselných aplikáciách. Nižšie uvádzame podrobný prehľad kľúčových funkcií a špecifikácií tohto špičkového zariadenia.

Červená výrobná línia olova využíva nový proces zahŕňajúci nepretržité topenie a rozdrvenie v bartonskej peci, granuláciu a hlbokú oxidáciu a rýchle chladenie v pohyblivom lôžku. Pri použití kalcinácie pohyblivej lôžka a procesu rýchleho chladenia sa tuhé častice pohybujú nepretržite smerom nadol v hustom stave, vyhýbajú sa zrážkam a intenzívnym trením, čo vedie k veľmi nízkej rýchlosti zlomenia. Reaktor pohyblivého lôžka má vysokú tepelnú zotrvačnosť a minimálne kolísanie teploty, čím plne spĺňajú požiadavky na reakčnú teplotu. Čas rezidencie materiálu v pohyblivom lôžku je dlhý a jednotný, čo zaisťuje dlhý reakčný čas. Výmena protiprúdovej výmeny tepla medzi materiálom a horúcim spalovým plynom riadi teplotu výfukových plynov, efektívne využíva tepelnú energiu a udržiava jednoduchý systém. V lôžku sa materiál postupne pohybuje z nízkej teploty na vysokú teplotu a potom späť na nízku teplotu, čím sa eliminuje tvorba olovnatej pary. V porovnaní s metódou elektrickej pece tento proces spotrebúva iba 30% energie a stojí iba 20% pôvodného procesu.

Transformácia hlavného stavu:

(1) Topenie elektrolytického olova č. 1 Najskôr pracovníci umiestnia elektrolytický olova č. 1 na kŕmenie olovo a vložia ho do olovnatej topiacej sa pec na topenie (tento proces je prerušovaná výroba, kŕmny cyklus je 10-12 minút a zakaždým sa kŕmite 52 kg materiálu). Pec tavenia olova sa zahrieva na približne 480 ℃ (proces topenia olova je elektricky zahrievaný). Elektrolytický olovo sa roztopí na kvapalinu a tečie do práškovej pece cez utesnenú rúrku. Proces topenia olova je úplne zapečatený, generuje sa žiadny oloveného dymu, všetky materiály sa prenášajú a nevytvára sa žiadna olovnatá troska.

(2) Kvapalina Kvapalina Volievca a kolekcia prachu Olovený prášok je aktívnym materiálom na výrobu batérií olovených olova. Je to práškový materiál kovového olova s vrstvou PBO na povrchu. Vytvára sa čistým olovom prostredníctvom špecifického procesu tepelnej oxidácie. Kvapalný olovo z olovnatej topiacej sa pece vstupuje do pece, kde sa mieša a otáča vysokou rýchlosťou odstredivou silou, čím sa udržuje teplota približne 450-480 ° C. Pod záporným tlakom sa do pece vtiahne vonkajší vzduch. Rotácia obežného kolesa zaisťuje, že olovo a vzduch sa navzájom dostanú do styku, čím sa vytvára jemný olovený prášok s požadovaným stupňom oxidácie. Olovo na povrchu olovnatej kvapaliny sa oxiduje na oxid olova, práškovú látku s nízkou špecifickou hmotnosťou, ktorá sa ľahko vznáša (a obsahuje malé množstvo olova). Spočiatku oxidovaný olovený prášok sa potom prepravuje cez miešací šuch cez sekundárny cyklónový odlučovač a filtračný kanál vrecka, kde je peletizovaný a potom odoslaný do oxidačnej pece. Táto výrobná linka je vybavená indukovaným ventilátorom konceptu v cyklóne a filtračnej jednotke vrecka. Olovený práškový stroj, kolektor prachu a oxidačná pec sú prevádzkované pod záporným tlakom. Tento proces generuje olovo dym, ktorý je zachytený cyklónovým odlučovačom a filtrom vrecka a prepravovaný do skladovacieho silu spolu s pôvodne oxidovaným olovo práškom.

Kľúčové parametre procesu pre produkciu červenej olova:

1) Teplota rozpúšťajúceho olovo sa počas normálnej výroby nastavuje na 530 ° C.

2) Teplota lánania pece je regulovaná medzi 430-540 ° C, prúd je regulovaný medzi 19-30A a indukovaný koncept je regulovaný medzi 9-14a. Teplota a tlmič by sa mali podľa toho upraviť na základe skutočných podmienok. Pb% práškovej pecy čisteného prášku by sa malo riadiť pod 10%.

3) Granulačný bubon by mal pracovať najmenej 20 minút a veľkosť častíc by sa mala riadiť medzi 12-18 ôk. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, provincia Jiangsu, priemyselný park Jingjiang

4) Počas normálnej výroby oxidačnej pecy s uzavretým pohybujúcim sa lôžkom sa teplota spaľovacej komory reguluje medzi 600-950 ° C pre pece zemného plynu a 400-750 ° C pre elektrické pece. Teploty horných, stredných, nižších a dolných častí pohybujúceho sa lôžka sú regulované takto:

Vstupná teplota plynu hornej časti: 360-530 ° C, teplota oxidácie hornej časti: 420-530 ° C; Vstupná teplota plynu v strednej časti: 360-530 ° C, Oxidačná teplota strednej časti: 400-500 ° C; Vstupná teplota plynu na spodnej časti: 400-530 ° C, teplota oxidácie nižšej rezy: 400-500 ° C; Vstupná teplota plynu dolného listu: 340-510 ° C, Oxidačná teplota dolného listu: 340-510 ° C. Teploty každej sekcie sú primárne založené na teplote oxidácie. Prietok s výtokom hotového produktu je regulovaný pri 3,4 kg/m.

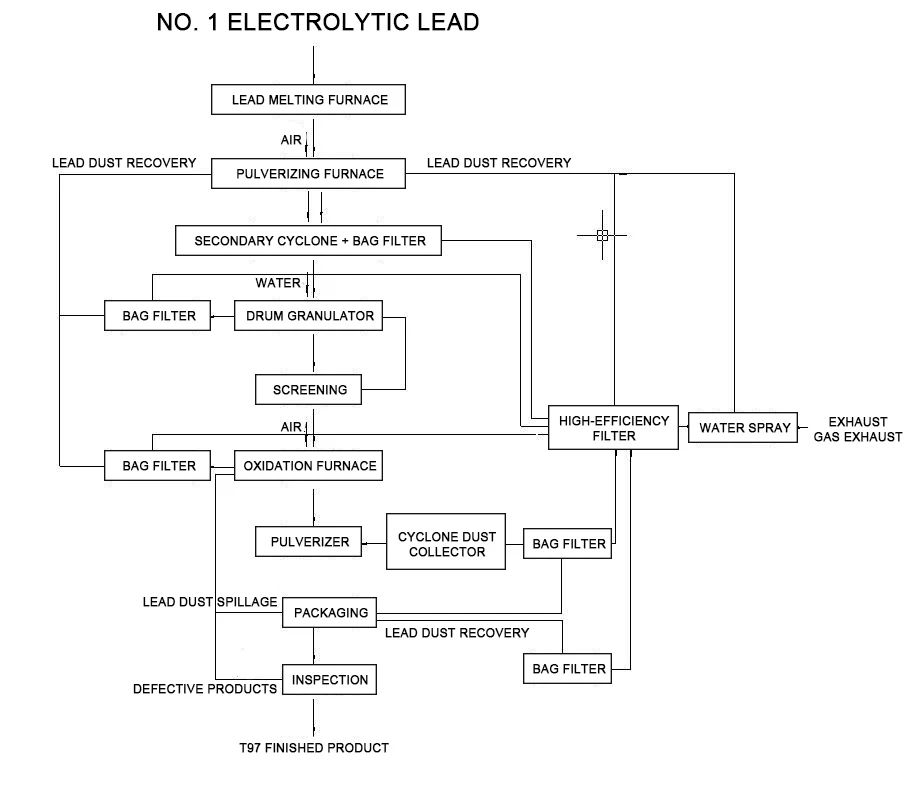

Výrobný proces je opísaný nasledovne: Elektrolytický olovo č. 1 sa ručne umiestni na dopravný pás a roztavuje sa v olovom topiacich sa peci (tento proces je prerušovaný, s napájacím cyklom 10-12 minút a 52 kg olova na náboj). Taviaca pec sa zahrieva na približne 480 ° C (počas procesu topenia olova sa používa elektrické zahrievanie). Elektrolytický olovo sa roztopí do tekutého stavu (vytvorí sa stopové množstvo olovnatej trosky) a potom preteká utesnenou potrubím do následnej rušnej pece Barton. Proces topenia olova je úplne uzavretý a vytvára žiadny olovený dym alebo prach. Všetky materiály sú úplne prenesené. Po krádovej peci sa pridá valčekový granulátor. Keď olovený prášok vstupuje do granulátora, automaticky sa pridáva malé množstvo neutrálnej vody, ktorá slúži ako spojivo pre následné procesy spekania a oxidácie, čím sa udržiava záporný tlak v oxidačnej peci. Pri izbovej teplote sa granulovaný olovo materiál produkovaný procesom práškového procesu neustále vypúšťa z granulátora a automaticky sa privádza do spekanej a oxidačnej pece. Granulátor bubna je úplne utesnený a vybavený zariadením automatického kŕmenia (sčítanie vody). Vyššie je inštalovaný zberateľ plynu. Generovaný výfuk oloveného prachu sa zhromažďuje a ošetrí vo filtri vrecka. Zadržaný olovený prach sa vráti do procesu prášku a výfukový plyn je ošetrený sprejom z vody pred prepustením cez výfukový zásobník. Výfukový plyn generovaný práškovou pecou, oxidačnou pecou, drvičom a obalovými úsekmi sa ošetrí vrecami. Zadržaný olovený prach sa potom odovzdá do časti granulácie bubna, ošetrená vo vysokoúčinnom kolektore prachu a vráti sa do pulverizačnej pece. Výfukový plyn potom vstúpi do systému vodného spreja. Prach z olovnatého dymu, ošetrený vo filtri vrecka, sa vráti do pulverizačnej pece a sekcie balenia a výfukový plyn vstupuje do systému vodného rozprašovania.

1. Sekcia mletia Barton

Sériové číslo	Názov zariadenia	Počet jednotiek	Parametre zariadenia	Výrobca	Poznamenať	Rozmery	váha	moc
1	Olovo veľký / malý kombinácia	4	Rám Q235, 10# kanálová oceľ, plochý doska 10 mm	Huarong	Ložiská NSK (6206/6207), Univerzálny motor (sekundárna energetická účinnosť), Reduktor Guomao (BWD1-59-Y0,75-CZ) (BWD31-731-Y0,75-CZ)	220010001400	0,8 T/set	0,75 kW/jednotka
2	Olovnatá pec	4	Pec Core 310S Nerezová oceľ, hrúbka 12 mm, škrupina 3 mm, kryt pece 12 mmq235, Vykurovacia trubica 310Sφ16 mm*1,5 mm, Izolačná vrstva 300 mm	Huarong	Vnútorné vykurovanie a vonkajšie kúrenie, Teplota konštrukcie zariadenia je 0-550 ℃, vybavený snímačom teploty	130011001650	1,5 t/set	Externá 18 kW/jednotka Interný 24 kW/jednotka
3	Autobus1380	4	Z nehrdzavejúcej ocele 310S, Barrelφ12 mm 304 z nehrdzavejúcej ocele, spodná časť 80 mm, vonkajší škrupina Q235 3 mm, Izolačná vrstva 80 mm, hlavný hriadeľ110 mm	Huarong	Z nehrdzavejúcej ocele 310S (vydrží teplotu 1180 ° C), Univerzálny motor (úroveň energetickej účinnosti 2), Ložiská NSK, konštrukčný rozsah teploty zariadenia 0-600 ° C, vybavený snímačom teploty, rýchlosť 210 ot./minp	270018002550	3,0T/set	30 kW/jednotka
4	ovládací stroj	4	1,5 mm pre telo krabice a 2,0 mm pre panel dverí	Šanghaj haofuman	Withplc a dotyková obrazovka	8008002000	0,2/jednotka

2. Granulačná časť

Sériové číslo	Názov zariadenia	Počet jednotiek	Parametre zariadenia	Výrobca	Poznamenať	Rozmery	váha	moc
1	brúska	4	Rýchlosť vretena 3900r/min, brúsenie jemnosti 320 mesh, výstup 480 kg/h, Objem vzduchu pri výstupe 2170 m³/h (bez zaťaženia), rýchlosť vzduchu pri výstupe 35 m/s (bez zaťaženia)	Changzhou Wuhan Airlines	Vrátane rámu, prikrývky, kompenzátor, šokový tlmič, V-Beltc4064	1100580840	1,5 t/set	30 kW/jednotka
2	Motor	4	Sekundárna účinnosť	globálny	Kladka
3	Granulačný stroj	4	Barrel Sus304 (6 mm), rám 16#	Huarong	Vybavené prachovým komorom235 (1,5 mm), Reduktor Guomao (CZQ350-8-11), Huanqiu Motor (sekundárna energetická účinnosť)	280012502000	1,4 T/jednotka	7,5 kW/jednotka
4	výťah	1		Plastové zázraky Yangzhou	Uhlíková oceľ, Vedná reťazová kovová (nehrdzavejúca oceľ)	10005006000	2,5 t/set	3 kW/jednotka
5	Sukňa	2	Dĺžka: 9500 mm, šírka (povrch prepravy) 400 mm, rýchlosť 10 m/min	Plastové zázraky Yangzhou	Uhlíková oceľ, hrana sukne PVC, Plne zapečatené dvoma násypkami a prijímaním žľab, výstup 40T/deň	9500400500	1,5 T/jednotka	3 kW/jednotka
6	Ovládacie pole (s dotykovou obrazovkou)	2		Šanghaj haofuman		43010001000	0,1 T/jednotka
7	Skladovacia nádrž	1	Sus304 (3 mm), zväzok 1,8 m³	Huarong		Φ1200*7000	2T/jednotka

3. Sekcia na odstránenie prachu

Sériové číslo

Názov zariadenia

Počet jednotiek

Parametre zariadenia

Výrobca

Poznamenať

Rozmery

váha

moc

1

72-bagový zberateľ prachu pulzu

10

Filtračná oblasť 54㎡,

koncentrácia prachu <15g/m³,

Účinnosť 99,5%, box Q235 (3 mm)

Huarong

Vrátane pulzného vrecka,

ovládač,

odlučovač ropnej vody,

Univerzálny motor (úroveň energetickej účinnosti 2),

Ložisko NSK (FC207),

Reduktor Guomao (BWD2-43-Y1,5-2P)

2500*1500*3900

2,5 T/jednotka

1,5 kW/jednotka

2

11KW ventilátor

6

Bývanie Q235 (4 mm)

Nantong Gaonan

Vrátane dovozu a vývozu,

Globálny motor (sekundárna energetická účinnosť)

1000*800*1500

0,4 T/jednotka

11 kW/jednotka

4. Sekcia skríningu

Sériové číslo	Názov zariadenia	Počet jednotiek	Parametre zariadenia	Výrobca	Poznamenať	Rozmery	váha	moc
1	Šesťuhoľné sito	2	Bývanie Q235 (3 mm), Screen SUS304 (10 ôk, 18 sáh)	Huarong	Nsk6312, Strojové nohy 120603 štvorcová trubica, Huanqiu motor (sekundárna energetická účinnosť), Reduktor Guomao (BWD1-59-Y1,5-2p)	3000120 03000	1,5 t/set	1,5 kW/jednotka
2	Drvič	2	Bývanie Q235 (12 mm), obrazovka SUS304 (12 ôk)	Huarong	Reduktor Guomao (BWD3-43-Y2.2-2p), Huanqiu Motor (sekundárna energetická účinnosť)	1000300400	0,3 T/jednotka	2,2 kW/jednotka
3	Násypka	20	Valc Q235 (3 mm), strojová noha L5#, objem 0,15㎡	Huarong		Q159*5000	1.1t/jednotka
4	ovládacia skrinka	2		Šanghaj haofuman	Withplc a dotyková obrazovka	43010001000	0,1/jednotka
5	Sprostredkovateľ	6	Materiál škrupiny Sus304, φ133*4.5	Huarong	Reduktor Guomao (BWD2-43-Y1,5-2p), Huanqiu motor (sekundárna energetická účinnosť), Nskfc207	Φ159*4000	0,8 T/set	1,5 kW/jednotka

5. Sekná sekcia

Sériové číslo	Názov zariadenia	Počet jednotiek	Parametre zariadenia	Výrobca	Poznamenať	Rozmery	váha	moc
1	Spekanie postele	6	Telo valca 650 mm, Materiál SUS304 (6 mm), oxidačná dĺžka 8 m, Teplotný snímač 17 bodov riadenie	Huarong	Vrátane hlavného potrubia, plynového ventilu, kompenzátor, motýľový ventil	1200*7500	2,5 t/set
2	Sklenený rotorflowmeter	6	plyn	Dongtai Instrument Factory		15005001500	0,3 T/jednotka
3	Polotovary silo produkt	6	Hlavne Q235 (3 mm)	Huarong		Φ800*1200	0,3 T/jednotka
4	Palivové pece	6	Shell SUS310S (6 mm), Vykurovacia trubica SUS310S, φ12,5*1.5	Huarong		Φ 400*2500	0,8 T/set	80 kW/jednotka
5	72-bagový zberateľ prachu pulzu	6	Filtračná oblasť 54㎡, koncentrácia prachu <15g/m³, účinnosť 99,5%, Box Q235 (3 mm)	Huarong	Vrátane pulzného vrecka, ovládača, odlučovač ropnej vody, Univerzálny motor (úroveň energetickej účinnosti 2), Ložisko NSK (FC207), Reduktor Guomao (BWD2-43-Y1,5-2P)	250015003900	2,5 T/jednotka	1,5 kW/jednotka

Sériové číslo	Názov zariadenia	Počet jednotiek	Parametre zariadenia	Výrobca	Poznamenať	Rozmery	váha	moc
6	11 kwfan	6	Bývanie Q235 (4 mm)	Nantong Gaonan	Vrátane dovozu a vývozu, Globálny motor (sekundárna energetická účinnosť)	10008001500	0,4 T/jednotka	11 kW/jednotka
7	L51 koreňové dúchadlo	6	Rýchlosť 980r/min, Vstupný tok 13,6 m³/min, vybavený 6-stupňovým motorom 380v11kw	Shandong Ruibo	Vrátane vstupných a výstupných tlmičov a základne	100008001000	1t/jednotka	15 kW/jednotka
8	Chladič	6	Barrel Q235 (6 mm)	Huarong		8005001000	0,3 T/jednotka
9	Hotový výrobok silo, vibračný stroj	6	Barrel Q235 (6 mm)	Huarong		400400500	0,1 T/jednotka
10	Ovládanie skrinky (withplc, dotyková obrazovka)	3		Šanghaj haofuman		4508001850	0,25/jednotka

Sériové číslo	Názov zariadenia	Počet jednotiek	Parametre zariadenia	Výrobca	Poznamenať	Rozmery	váha	moc
11	Špirála	6	Bývanie Q235, Φ89*4.5	Huarong	Reduktor Guomao (BWD1-43-Y0,75-2P), Huanqiu Motor (sekundárna energetická účinnosť)	8008001600	0,3 T/jednotka	0,75 kW/jednotka
12	Napájač	2	Bývanie Q235, Φ219615000	Huarong	Reduktor Guomao (BWD3-43-Y2.2-2p), Huanqiu Motor (sekundárna energetická účinnosť)	40040015000	0,8 T/set	2,2 kW/jednotka
13	Úložná skrinka	1	Bývanie Q235 (6 mm)	Huarong			1t/jednotka
14	Počítače a monitory	1		značka

6. Sekcia zberu prachu výfukových plynov

Sériové číslo	Názov zariadenia	Počet jednotiek	Poznamenať	Rozmery	váha
1	Predbežná miestnosť	1
2	Q = 75000M3/h	1	S regulátorom diferenciálneho zobrazenia tlaku a čistiaceho programu
3	Filter	27
4	vyvolaný koncept	1	Q = 75000 m3/h, P = 3800PA s premenlivým frekvenčným motorom, K = 110-132 kW
5	Testovacia platforma	1
6	Výfukové potrubie a dobre	1	φ1450*4 mm h = 18 m
7	Elektronický riadiaci systém	1	Invertor delta

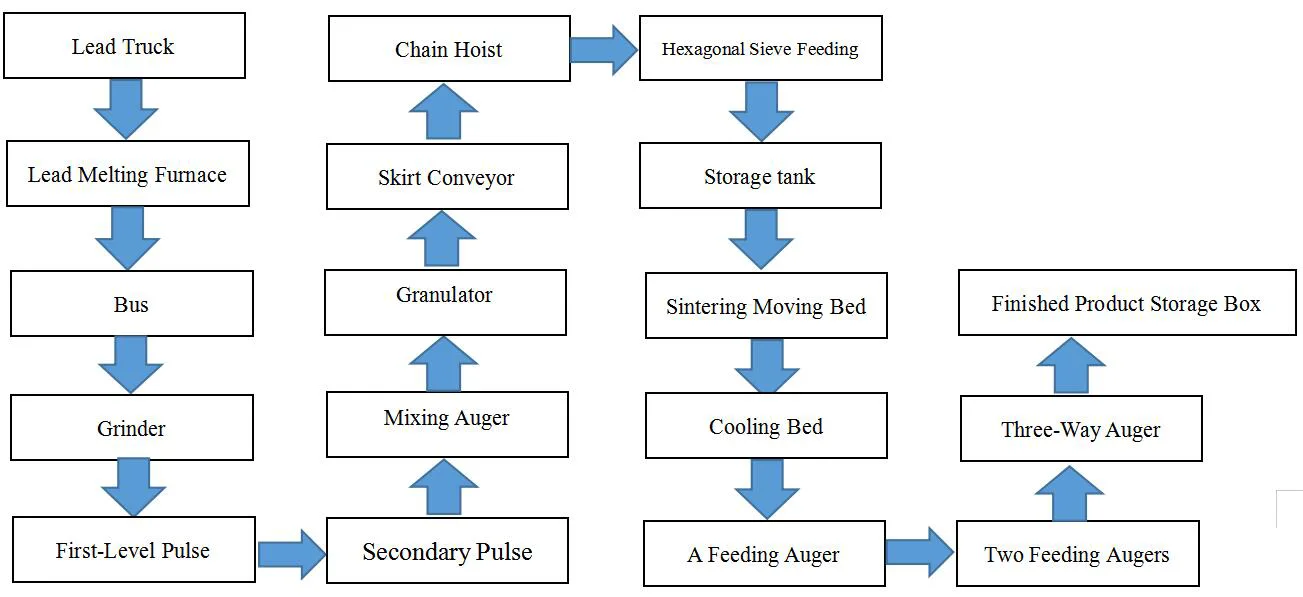

Proces granulovanej červenej výrobnej linky olova:

Red Lead Production Line Equipment

Zoznam zariadení pre granulovanie výrobnej linky (špeciálne)

Drvenie

Sériové číslo	Názov zariadenia	Počet jednotiek	Parametre zariadenia	Výrobca	Poznamenať	Rozmery	váha	moc
1	Silo, skrutkovací dopravník	2	Bývanie Q235, φ89*4.5	Huarong	Regulačný motor	8008001600	0,3 T/jednotka	1,5 kW/jednotka
2	Ultrajemný karádok	2	Rýchlosť vretena 3900r/min, brúsenie jemnosti 320 mesh, výstup 480 kg/h, Objem vzduchu pri výstupe 2170 m³/h (bez zaťaženia), rýchlosť vzduchu pri výstupe 35 m/s (bez zaťaženia)	Shengzhou, Zhejiang	Vrátane rámca, krytu, kompenzátora, šokový tlmič, Univerzálny motor (sekundárna energetická účinnosť)	22009001800	1,5 t/set	Hostiteľ 22 kw/jednotka Rozšírenie 4 kW/jednotka
3	72-bagový zberateľ prachu pulzu	2	Filtračná oblasť 54㎡, koncentrácia prachu <15g/m³, účinnosť 99,5%, Box Q235 (3 mm)	Huarong	Vrátane pulzného vrecka, ovládača, Odlučovač ropnej vody, elektrický ventil, Univerzálny motor (úroveň energetickej účinnosti 2), Ložisko NSK (FC207), Guomao reduktor, (BWDZ-43-Y1,5-2p)	250015003900	2T/jednotka	1,5 kW/jednotka
4	18,5 kW ventilátor	2	Bývanie Q235 (4 mm)	Nantong Gaonan	Vrátane dovozu a vývozu, globálny motor (sekundárna energetická účinnosť)	12006001500	0,6 T/jednotka	18,5 kW/jednotka
5.	72-bagový zberateľ prachu pulzu	2	Filtračná oblasť 54㎡, koncentrácia prachu <15g/m³, účinnosť 99,5%, Box Q235 (3 mm)	Huarong	Vrátane pulzného vrecka, ovládača, Odlučovač ropnej vody, elektrický ventil, Univerzálny motor (úroveň energetickej účinnosti 2), Ložisko NSK (FC207), Guomao reduktor, (BWDZ-43-Y1,5-2p)	150015003900	1t/jednotka	1,5 kW/jednotka

Sériové číslo	Názov zariadenia	Počet jednotiek	Parametre zariadenia	Výrobca	Poznamenať	Rozmery	váha	moc
6	Ovládacie pole (Withplc, dotyková obrazovka)	2		Šanghaj haofuman		43010001000	0,1/jednotka
7	7,5 kW ventilátor	2	Bývanie Q235 (4 mm)	Nantong Gaonan	Vrátane dovozu a vývozu, Globálny motor (sekundárna energetická účinnosť)	600600800	0,3 T/jednotka	7,5 kW/jednotka
8	Gravitačný automatický obalový stroj	2	Balená kapacita: 40-100 tašiek/hodinu, Váživý rozsah: 25 kg/taška, Presnosť váženia ± 0,2-0,3%, napájanie 5,5 kW	Wuxi Bangyao	Rýchlosť šitia: 1800 ot./min. Hrúbka šitia: 8 mm, Dĺžka stehu: 6,5-11 mm, Automatické lámanie vlákna	200010002500	1,5 t/set	5,5 kW/jednotka
9	Podávač v tvare hviezd	4	V = 60-80 ℃, tlak vzduchu 7236, prietok 3167, rýchlosť 2800R/min	Jiangyin fuxin		400*800	0,2 T/jednotka	1,5 kW/jednotka
10	Skladovacia nádrž	2	Sus304 (6 mm), zväzok 1,8 m³	Huarong	Barrel Sus304 (6 mm)	Φ 1800*3000	1,2 T/jednotka

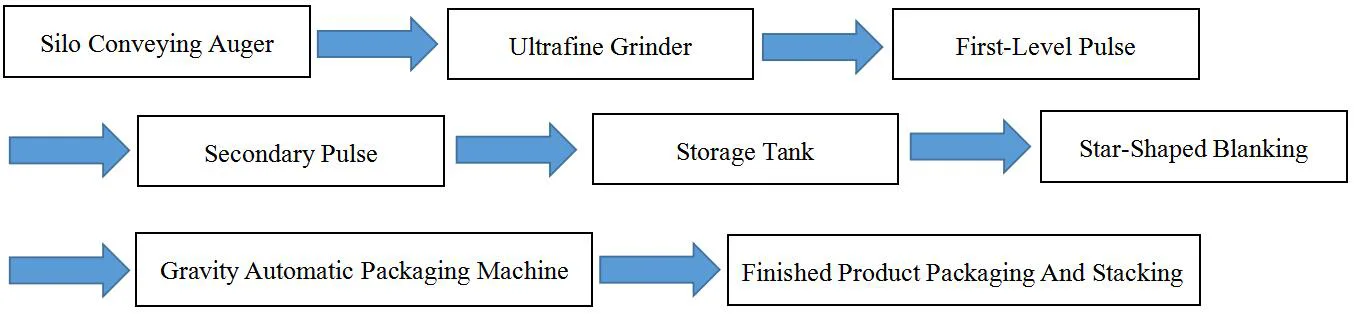

Proces drvenia výrobnej linky:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Prečo zvoliť nové vybavenie produkčnej linky červenej olova?

· Optimalizovaný výkon: Zabezpečuje, aby sa červené olovo vyrábalo s najvyššou možnou kvalitou, čím spĺňa požiadavky moderných priemyselných štandardov.

· Cena efektívne: Napriek svojim pokročilým vlastnostiam je vybavenie navrhnuté tak, aby bolo nákladovo efektívne a ponúka veľkú návratnosť investícií.

· Univerzálnosť: Vhodný pre širokú škálu aplikácií, od tradičných odvetví po rozvíjajúce sa odvetvia.

· Podpora a služba: podporená komplexnou podporou a službami, zabezpečuje, aby sa používatelia mohli pri dlhodobých operáciách spoliehať na vybavenie.
