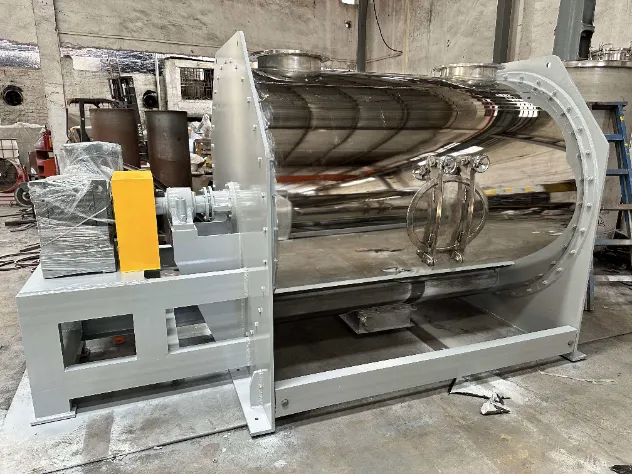

Pluhový šmykový mixér

Tento horizontálny pluhový šmykový mixér je efektívne miešacie zariadenie určené na miešanie práškových, granulovaných a tuhých a tekutých materiálov. Je široko používaný v procesoch miešania stabilizátorov vápnika a zinku, prísad PVC, suchej malty, chemických surovín a iných materiálov. Hlavné telo je vyrobené zo zrkadlovo leštenej nehrdzavejúcej ocele, ktorá je odolná voči korózii a ľahko sa čistí, plne spĺňa hygienické a procesné požiadavky chemického priemyslu, stavebných materiálov a iných priemyselných odvetví.

Zariadenie využíva horizontálnu štruktúru valca s pevným oceľovým rámom, ktorý zaisťuje stabilnú prevádzku bez otrasov. Prevodová časť je dobre chránená s nízkou hlučnosťou a jednoduchou údržbou, vhodná pre kontinuálnu a sériovú výrobu.

Štruktúra a konfigurácia jadra

Valec a rám

Valec je vyrobený z nehrdzavejúcej ocele SUS304 so zrkadlovým leštením zvnútra aj zvonku, bez mŕtvych rohov, ľahko sa čistí. Obe koncové príruby majú štruktúru rýchloupínacej skrutky pre jednoduchú vnútornú kontrolu a čistenie. Rám je vyrobený z lakovanej uhlíkovej ocele s vysokou pevnosťou a dobrou stabilitou, bez deformácií pri dlhodobom používaní. Prívodné otvory sú umiestnené v hornej časti valca a na boku je rýchlootvárací prielez na pozorovanie a údržbu materiálu.

Systém pluhového hriadeľa

Na hlavnom hriadeli sú nainštalované viaceré súpravy miešacích lopatiek v tvare pluhu. Keď sa hriadeľ otáča, pluhy poháňajú materiál, aby sa pohyboval radiálne a axiálne, čím sa rýchlo vytvorí cirkulujúci zmiešavací prúd. Pluhy sú vyrobené z materiálov odolných voči opotrebovaniu s dlhou životnosťou, dobrou prispôsobivosťou k materiálom a bez hluchých kútov pre akumuláciu.

Vysokorýchlostný chopper (voliteľné)

Vyhradené pozície pre vysokorýchlostné choppery na strane valca, ktoré je možné inštalovať podľa požiadaviek na materiál. Sekačky strihajú a deaglomerujú spečené materiály, zvlášť vhodné na miešanie s tekutými prísadami. Môžu rýchlo rozprášiť a rovnomerne rozptýliť kvapaliny na prášky, čím sa zabráni aglomerácii prísad a zlepší sa rovnomernosť miešania.

Prenosový systém

Hlavný pohon využíva priame spojenie motor + reduktor s vysokou účinnosťou prenosu a stabilnou prevádzkou. Je vybavený spojkami a ochrannými zariadeniami, je bezpečný, spoľahlivý a má nízku poruchovosť. Výkon motora je prispôsobený podľa objemu zariadenia, aby vyhovoval rôznym požiadavkám na viskozitu materiálu a miešanie.

Konfigurácia vypúšťania a pomocných zariadení

V spodnej časti valca je umiestnený vypúšťací otvor s veľkým priemerom, ktorý môže byť vybavený škrtiacou klapkou/guľovým ventilom pre úplné vyprázdnenie bez zvyškov. Podľa požiadaviek procesu môžu byť zariadenia na rozprašovanie kvapaliny a konštrukcie na ohrev/chladenie plášťa vybavené tak, aby realizovali špeciálne procesy, ako je rozprašovanie pri miešaní a miešanie s riadenou teplotou.

Pracovný princíp

Keď zariadenie pracuje, hlavný hriadeľ poháňa pluhy, aby sa otáčali. Pluhy vrhajú materiál pozdĺž steny valca a vytvárajú radiálny a axiálny tok, aby sa rýchlo vytvoril cirkulujúci zmiešavací tok. Súčasne, keď materiál prechádza cez vysokorýchlostné sekačky (ak sú vo výbave), je strihaný a dispergovaný, aby sa materiál ďalej zjemnil a odstránili sa aglomeráty. Pri dvojitom pôsobení konvekčného miešania pluhom a šmykovej disperzie pomocou sekačiek môže byť materiál rovnomerne premiešaný v krátkom čase a počas miešania nie je ľahké nastať segregácia, čo je vhodné na rovnomerné miešanie materiálov s rôznymi špecifickými hmotnosťami a veľkosťami častíc.

Výhody

Vysoká účinnosť miešania: Dvojitá štruktúra miešania pluhov a sekačiek, vysoká rovnomernosť miešania, krátky čas miešania v dávkach, vysoká účinnosť výroby.

Široká prispôsobivosť: Dokáže spracovať rôzne materiály, ako je suchý prášok, granule a tuhé a kvapalné zmesi, vhodné pre stabilizátory vápnika a zinku, prísady z PVC, suchú maltu a iné priemyselné odvetvia.

Jednoduché čistenie a údržba: Zrkadlovo leštený valec z nehrdzavejúcej ocele + rýchlootvárací prielez, žiadne mŕtve rohy vo vnútri, ľahko sa čistí, vhodný na kontrolu krížovej kontaminácie pri výmene materiálov.

Stabilná a spoľahlivá prevádzka: Silná celková tuhosť konštrukcie, stabilný prevodový systém, nízka hlučnosť a nízka poruchovosť, vhodná na dlhodobú nepretržitú výrobu.

Vysoké prispôsobenie: Objem, materiál, štruktúra vykurovania / chladenia, zariadenie na rozprašovanie kvapaliny a ďalšie konfigurácie je možné prispôsobiť podľa požiadaviek procesu zákazníka, aby vyhovovali rôznym scenárom výroby.

Aplikácie

Chemický priemysel: Miešanie PVC stabilizátorov vápnika a zinku, prísad do plastov, prísad do gumy, pigmentov, farbív a iných práškov.

Priemysel stavebných materiálov: Miešanie suchej malty, tmelu, tepelne izolačných materiálov a iných suchých práškov.

Potravinársky/farmaceutický priemysel: Hygienické miešanie potravinárskych prísad, korenín, farmaceutických práškov atď.

Iné odvetvia: Miešanie a spracovanie práškových materiálov, ako sú pesticídy, krmivá, keramické suroviny a žiaruvzdorné materiály.
