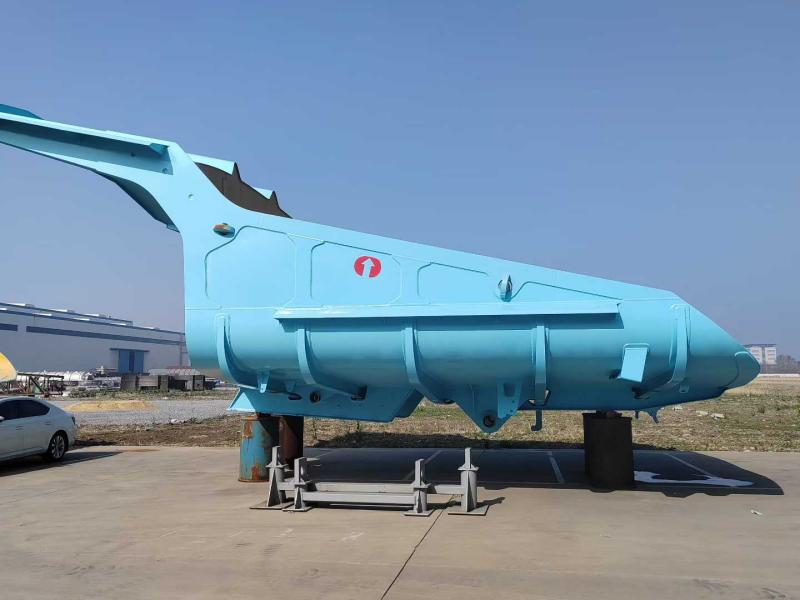

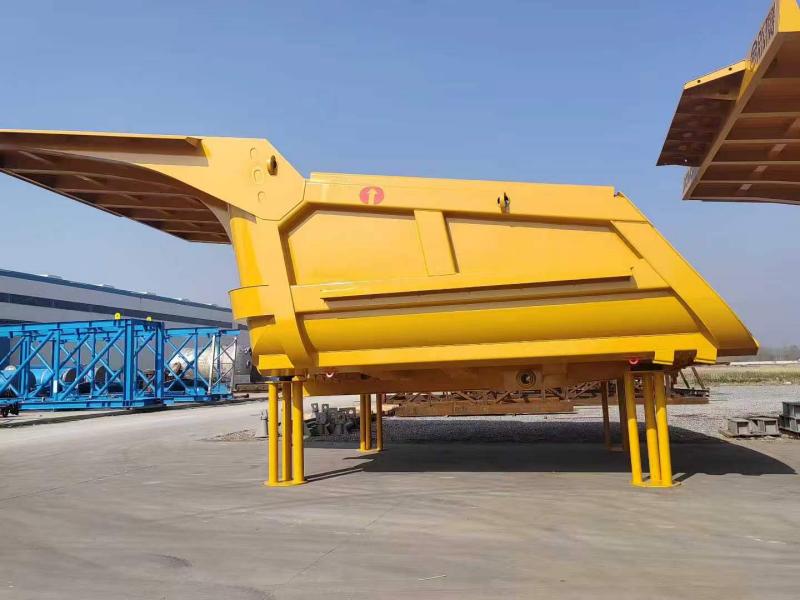

Nákladná skriňa ťažkého banského sklápača

Nákladná karoséria ťažkého banského sklápača Hongsheng je navrhnutá so skutočnými, drsnými prevádzkovými podmienkami ťažobných lokalít ako jej základným predpokladom; hladko integruje vysokopevnostné oceľové platne odolné voči opotrebovaniu a štruktúru optimalizovanú pomocou analýzy konečných prvkov s hydraulickým zdvíhacím systémom sklápača. Táto nákladná karoséria, ktorá sa vzďaľuje od tradičných obdĺžnikových dizajnov s plochým dnom, má bez zadných dverí lopatový profil s kontinuálnym sklonom. Tento dizajn je doplnený vrstveným usporiadaním ocelí NM400/NM450 odolných voči opotrebeniu dvojitej kvality: NM450 sa používa na podlahu a zóny s vysokým opotrebením, aby odolala klznému oderu, zatiaľ čo NM400 sa aplikuje na nárazové zóny a horné ochranné dosky, aby absorbovala náraz padajúcich skál. Okrem toho vonkajšia skeletová štruktúra – pozostávajúca z piatich pozdĺžnych a deviatich priečnych rebier – v kombinácii s dizajnom prechodu so zaobleným oblúkom, účinne rozptyľuje napätie pri veľkom zaťažení, čím zabraňuje praskaniu zvaru a deformácii dosky.

Definícia produktu a základná identita

Čo je Rongsheng Cargo korba ťažkého banského sklápača?

Ide o plne zvárané, monokokové konštrukčné nosné lôžko špeciálne prispôsobené pre banské vozíky s mechanickým pohonom triedy 50 až 100 ton. Nákladná karoséria ťažkého banského sklápača, navrhnutá bez tradičných zadných dverí (brána), využíva tvar „naberačky“ alebo „buldozéra“. Táto geometria posúva ťažisko dopredu počas zdvíhania a vytvára tak prirodzenú rovinu sklzu.

Kľúčové identifikačné značky:

Konštrukcia: 100% robotické + manuálne zváranie plným prienikom.

Geometria: Zakrivená podlaha (banánový štýl) so stúpajúcim zadným uhlom chvosta.

Technické vybavenie: Integrované chrániče vyhadzovania skál a zosilnené otočné oká.

Technické výhody a inžinierska nadradenosť

1. Šikmý dizajn „Ghost Floor“ (nulový prenos)

Naša inžinierska analýza globálnych ťažobných lokalít odhalila, že štandardné obdĺžnikové telesá zadržia až 3-5 ton lepkavého materiálu na cyklus. Rongsheng to vyriešil odstránením rovnej podlahy. Nákladná skriňa ťažkého banského sklápača sa vyznačuje 13-stupňovým nepretržitým stúpaním od krytu kabíny k zadnej špičke. Tento efekt „živej podlahy“ využíva gravitačné zrýchlenie. Keď sa zdvihák zapojí, náklad sa zlomí a skĺzne jedným pohybom. Už žiadne výkopy, žiadne kývanie kladivom pri zamrznutom náklade.

2. Veda o materiáli: NM400 vs. NM450 Strategické vrstvenie

Výber správnej triedy ocele je rovnováhou rázovej húževnatosti a čistej životnosti -1. Nepoužívame jednu triedu pre celú jednotku; používame stratégiu "Bi-Grade".

Podlaha a spodné bočnice (vysoké opotrebovanie): Vybavené NM450 pre vynikajúcu odolnosť proti oderu pri kĺzaní (tvrdosť 420–480 HB).

Horné bočnice a predný kryt (High Impact): Vybavené NM400 pre vynikajúcu húževnatosť a stabilitu zvaru (Tvrdosť 360–440 HB).

Táto kombinácia zaisťuje, že nákladná korba ťažkého banského sklápača absorbuje otrasy padajúcich 500 kg balvanov bez prasknutia (NM400), zatiaľ čo podlaha odkláňa konštantný odpor nákladu (NM450).

3. „Päťrebrová deväť-pozdĺžna“ integrácia kostry

Simulácie analýzy konečných prvkov (FEA) ukázali, že lomy spôsobené napätím zvyčajne vznikajú vo zvaroch medzi podlahou a výstuhami. Preto namiesto jednoduchého zvárania priečnikov na rovnú dosku integrujeme nosnú konštrukciu do plášťa. Vonkajšia mriežková konštrukcia „Five Longitudinal and Nine Cross“ pôsobí ako priehradový nosník. Rozdeľuje naloženú hmotu 60+ ton po celej koľajnici podvozku, čím zabraňuje deformácii „banánovej šupky“ bežnej u konkurenčných produktov.

Kľúčové vlastnosti a funkčný dizajn

Optimalizovaná geometria vychyľovania horniny

Predná strieška sa rozprestiera smerom von a nahor v 45-stupňovom uhle. Toto slúži dvom kritickým funkciám pre nákladnú skriňu ťažkého banského sklápača:

Ochrana: Odráža balvany od strechy kabíny a čelného skla.

Rozšírenie objemu: Zvyšuje kapacitu úderu bez nebezpečného zdvíhania ťažiska.

Zosilnená nárazová zóna chvosta

Zadná hrana je vybavená dvojitou hrubou oterovou lištou NM450. Počas spätného ťahania (bežná prax pri čistení výsypných podložiek) sa štandardné telesá deformujú. Naša zosilnená zadná časť si zachováva svoj lineárny tvar a zabezpečuje správne utesnenie dverí batožinového priestoru (ak je vo výbave).

Technický list (špecifikácie)

Štandardné špecifikácie pre 60-tonovú nákladnú nadstavbu ťažkého banského sklápača. Vlastné inžinierstvo dostupné pre iné užitočné zaťaženia.

Prečo si vybrať Rongsheng pre ťažké ťažobné riešenia?

Výber dodávateľa investičného vybavenia je strategickým rozhodnutím. Jiangsu Rongsheng Import And Export Co, Ltd sa odlišuje prostredníctvom "technickej podpory metalurgie." Nie sme obchodná spoločnosť; sme inžinieri.

Metalurgický okraj: Pretože sa naša materská spoločnosť špecializuje na spracovanie oxidu olovnatého a ťažké priemyselné spracovanie (zariadenia na výrobu oxidu olovnatého, tepelné inžinierstvo), máme vnútorné znalosti o vysokoteplotnom namáhaní a zmenách kryštalickej štruktúry ocele -1. Túto „logiku tepelného stresu“ aplikujeme na zváranie karosérií našich nákladných vozidiel, čím zaisťujeme, že HAZ (Tepelne ovplyvnené zóny) sú minimalizované.

Výroba na mieru: Neudržiavame „jednosmerný“ inventár. Každá nákladná karoséria ťažkého banského sklápača je reverzne skonštruovaná tak, aby zodpovedala špecifickým upevňovacím bodom podvozku (otočné čapy a rebríkové rámy) vašej existujúcej flotily (CAT, Komatsu, BelAZ alebo XCMG).

Záruka na štrukturálnu integritu: Ponúkame štandardnú štrukturálnu záruku proti praskaniu na doskách hlavnej podlahy – čo je dôkazom nášho tepelného spracovania po zváraní na odstránenie napätia.

Profil spoločnosti a globálna stopa

Jiangsu Rongsheng Import And Export Co, Ltd má svoje korene hlboko v ťažkej výrobe. Počnúc výrobnými linkami na výrobu oxidu olovnatého s vysokou zložitosťou (obslužné pre sektor batérií, skla a keramiky) spoločnosť rozšírila svoje odborné znalosti v oblasti „manipulácie s ťažkými nákladmi“ do sektora logistiky ťažby.

Naše hlavné kompetencie:

Zameranie na výskum a vývoj: Vedené skúsenými inžiniermi s viac ako 10 rokmi v aplikáciách opotrebovanej ocele.

Globálny servis: Poskytujeme technické poradenstvo na mieste pre prvé inštalácie.

Kvalita predovšetkým: Každá nákladná karoséria ťažkého banského sklápača prechádza kontrolou magnetických častíc (MPI), aby sa pred pieskovaním a lakovaním zistili podpovrchové chyby zvarov.

Odporúčania týkajúce sa prepravy a inštalácie

Vzhľadom na objemovú veľkosť nákladnej karosérie ťažkého banského sklápača sa preprava zvyčajne vykonáva prostredníctvom plochých regálových kontajnerov alebo kontajnerov na rozbitie.

Predmontáž: Telo je zvárané ako jeden celok.

Povrchová úprava: Dvojzložkový epoxidový základný náter (ochrana proti korózii pri námornej doprave) + vrchný polyuretánový náter (odolnosť voči UV žiareniu).

Inštalácia na mieste: Náš tím poskytuje pokyny na skrutky na vyrovnanie valca zdvíhacieho zariadenia, aby sa zabránilo skrúteniu nového tela.

Často kladené otázky (FAQ)

Otázka: Môžem namontovať vašu Cargo karosériu na podvozok nákladného vozidla inej značky (napr. Komatsu HD785)?
A: Áno. Jiangsu Rongsheng Import And Export Co, Ltd navrhuje nákladnú karosériu ťažkého ťažobného sklápača tak, aby bola agnostika značky. Na výrobu správneho montážneho pomocného rámu potrebujeme vaše pôvodné rozmery podvozku (priemer otočného čapu, šírka rebríkového rámu, zdvih valca zdvíhacieho zariadenia).

Otázka: Ako si môžem vybrať medzi hradlovým telom a bezbránovým naberacím telom?
Odpoveď: Ak vozíte jemný piesok alebo kamenivo, brána bráni „píleniu“ hromady. Ak vozíte odstrelenú skalu alebo demolačné sutiny, naša štandardná konštrukcia bezbránovej naberačky ponúka vyššiu rýchlosť vysypania a nulovú údržbu brány. Poradíme vám na základe hustoty materiálu.

Otázka: Aká je dodacia lehota pre ťažkú ​​nákladnú karosériu banského sklápača na mieru?
Odpoveď: Štandardné telá vyžadujú 30-45 dní. Zákazková výroba (vrátane kontroly výkresov a výroby vzorov) si vyžaduje 45-60 dní plus čas prepravy námornej prepravy.

Otázka: Poskytujete skrutky vložky?
A: Áno. Dodávame kompletnú súpravu hardvéru, vrátane miskovitých štvorcových vložiek hlavy a gumových podložiek na tlmenie vibrácií, čím sa zabezpečí, že vložky NM450 zostanú tesne pri hlavnej podlahovej doske.

Kontaktujte Technickú podporu

Máte špecifické požiadavky na užitočné zaťaženie alebo vzory opotrebovania z vášho súčasného vozového parku?

Kontaktujte nás/ Naše inžinierske oddelenie naJiangsu Rongsheng Import And Export Co., Ltd.Poskytneme predpoveď opotrebenia pomocou analýzy konečných prvkov (FEA) pre nákladnú skriňu ťažkého banského sklápača špeciálne pre podmienky vášho banského miesta.
