Ako porozumieť kódom modelu čerpadla? Sprievodca po sérii odstredivých čerpadiel DG, D, CQ a iných

Pri výbere priemyselných čerpadiel sa inžinieri a nákupné tímy často stretávajú s kódmi modelov, ako sú DG, D, CQ, CD a iné kombinácie písmen.

Pre mnohých kupujúcich môžu tieto písmená vyzerať ako jednoduché názvy produktov. Kódy modelov čerpadiel však zvyčajne obsahujú užitočné informácie o produktovej sérii, konštrukčnom prevedení alebo kategórii použitia.

Treba však poznamenať jeden dôležitý bod: neexistuje žiadny univerzálny štandard pre pomenovanie písmen modelu čerpadla. Rôzni výrobcovia môžu definovať svoje vlastné produktové rady odlišne. Preto by mal byť presný význam kódu čerpadla vždy potvrdený v technickej dokumentácii výrobcu.

Tento článok uvádza horizontálne viacstupňové odstredivé čerpadlo série DG ako príklad, ktorý vysvetľuje, ako sa všeobecne chápu kódy modelov čerpadiel a ako možno rozlíšiť rôzne série čerpadiel.

Čo znamenajú písmená v modeloch čerpadiel?

Modely priemyselných čerpadiel sa zvyčajne skladajú z písmen, číslic a symbolov. Písmená zvyčajne označujú sériu čerpadiel alebo konštrukčnú kategóriu, zatiaľ čo čísla často poskytujú informácie týkajúce sa konštrukčných parametrov.

Napríklad:

Horizontálne viacstupňové odstredivé čerpadlo série DG

V tomto modeli:

• DG predstavuje rad čerpadiel
• Nasledujúce čísla, v závislosti od pravidiel pomenovania výrobcu, môžu predstavovať konštrukčné parametre, ako je prietok, výška alebo počet stupňov

Presný význam sa však medzi výrobcami líši. Kupujúci by nemali posudzovať pumpu len podľa písmen v názve modelu. Úplné špecifikácie produktu a technické dokumenty sú stále základom pre výber čerpadla.

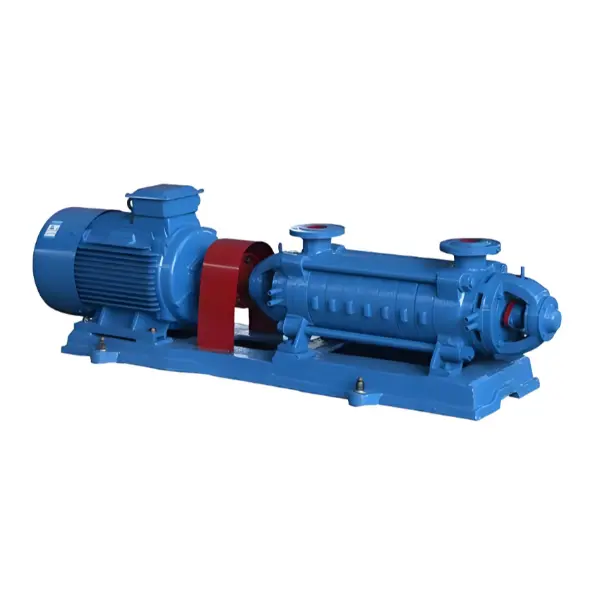

Čo znamená „DG“ v čerpadle série DG?

Horizontálne viacstupňové odstredivé čerpadlo série DG je typ priemyselného odstredivého čerpadla s horizontálnou, jednostupňovou, viacstupňovou konštrukciou.

Čerpadlo série DG má vo všeobecnosti nasledujúce konštrukčné charakteristiky:

• Návrh horizontálnej inštalácie
• Štruktúra s jedným nasávaním
• Viacstupňové usporiadanie obežného kolesa
• Konštrukcia telesa sekčného čerpadla
• Komponenty rotora vrátane obežných kolies a vyvažovacieho kotúča

Čerpadlo série DG je určené na prečerpávanie kvapalín, ktoré neobsahujú pevné častice a nemajú korozívne vlastnosti.

Podľa špecifikácií produktu je použiteľný teplotný rozsah kvapaliny:

-20 °C až 105 °C

Vstupný tlak by mal byť:

Menej ako 0,6 MPa

Ako porozumieť číslam v modeloch čerpadiel?

Okrem písmen poskytujú dôležité informácie aj čísla v modeloch čerpadiel.

Napríklad niektoré modely viacstupňových odstredivých čerpadiel môžu používať formáty ako:

DG46-50×6

V tomto type formátu pomenovania:

• DG - séria čerpadiel
• 46 — zvyčajne súvisí s indikáciou prietoku
• 50 — zvyčajne súvisí s jednostupňovou indikáciou hlavy
• 6 — počet stupňov čerpadla

Rôzni výrobcovia však môžu používať rôzne metódy pomenovania.

Pri výbere čerpadla je potrebné skontrolovať číslo modelu spolu s:

• Požiadavky na prietok
• Požiadavky na hlavu
• Vlastnosti kvapaliny
• Prevádzková teplota
• Podmienky inštalácie

Prečo existujú rôzne série čerpadiel?

Priemyselné aplikácie majú rôzne prevádzkové požiadavky. Výrobcovia zvyčajne vyvíjajú rôzne série čerpadiel na základe konštrukcie čerpadla, hydraulického dizajnu, metód tesnenia a podmienok aplikácie.

Štruktúra čerpadla

Rôzne série môžu mať rôzne štruktúry, ako napríklad:

• Horizontálne alebo vertikálne prevedenie
• Jednostupňová alebo viacstupňová štruktúra
• Rôzne sacie usporiadanie

Každý dizajn je vyvinutý pre špecifické požiadavky aplikácie.

Hydraulický dizajn

Vnútorná hydraulická konštrukcia čerpadla ovplyvňuje spôsob prenosu kvapalnej energie.

Viacstupňové odstredivé čerpadlo používa viacero obežných kolies usporiadaných na rotore, zatiaľ čo jednostupňové čerpadlo používa jedno obežné koleso. Štrukturálny rozdiel ovplyvňuje spôsob výberu čerpadla pre konkrétny systém.

Dizajn tesnenia hriadeľa

Séria čerpadiel sa môže líšiť aj v usporiadaní tesnení.

• Mechanické tesnenie
• Tesnenie balenia

Vhodná tesniaca štruktúra závisí od konštrukcie čerpadla a prevádzkových požiadaviek.

Aký je rozdiel medzi čerpadlami série DG a D?

V mnohých tradičných klasifikáciách čerpadiel sú čerpadlá série D a DG spojené s horizontálnymi viacstupňovými štruktúrami odstredivých čerpadiel.

Presný rozdiel medzi D a DG však závisí od klasifikácie produktu výrobcu.

Nie je presné jednoducho predpokladať, že DG je vždy lepšia ako D, alebo že D a DG sú úplne odlišné typy čerpadiel.

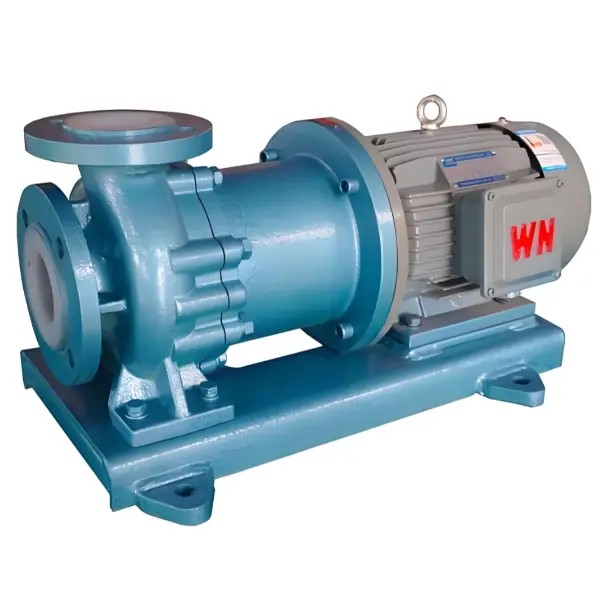

Čo znamená CQ v modeloch čerpadiel?

Na rozdiel od čerpadiel série DG, CQ nie je univerzálna skratka používaná všetkými výrobcami čerpadiel.

Rôzne spoločnosti môžu používať CQ ako kód série produktov pre rôzne konštrukcie čerpadiel.

Pri kontrole čerpadla série CQ by kupujúci mali potvrdiť prostredníctvom:

• Katalóg výrobcu
• Špecifikácie produktu
• Technické výkresy
• Popisy produktov

Správna interpretácia závisí od vlastného klasifikačného systému výrobcu.

Ako rýchlo identifikovať správnu sériu čerpadiel?

Potvrďte čerpacie médium

Prvá kontrola:

• Aká kvapalina sa bude prenášať?
• Obsahuje pevné častice?
• Je to žieravina?

Napríklad čerpadlo série DG je určené pre kvapaliny bez pevných častíc alebo korozívnych vlastností.

Skontrolujte prevádzkové podmienky

Medzi dôležité podmienky patrí:

• Teplota kvapaliny
• Vstupný tlak
• Systémové požiadavky

Pochopte štruktúru čerpadla

Pred výberom čerpadla potvrďte:

• Jednostupňové alebo viacstupňové prevedenie
• Horizontálna alebo vertikálna konštrukcia
• Typ odsávania

Prečítajte si úplné technické informácie

Názov modelu čerpadla je len prvým krokom. Profesionálny výber by mal tiež zvážiť špecifikácie produktu, technické výkresy, prevádzkové požiadavky a odporúčania výrobcu.

Prečo by kupujúci mali rozumieť kódom modelov čerpadiel?

Lepšia komunikácia s dodávateľmi

Znalosť základného významu série čerpadiel pomáha kupujúcim jasnejšie opísať ich požiadavky.

Vyhnite sa nesprávnemu výberu

Pochopenie klasifikácie čerpadiel znižuje riziko výberu čerpadla iba na základe vzhľadu alebo ceny.

Jednoduchšie porovnanie produktov

Kupujúci môžu efektívnejšie porovnávať rôzne rodiny čerpadiel tým, že pochopia ich štrukturálne rozdiely.

Kódy modelov čerpadiel ako DG, D a CQ sa používajú na identifikáciu rôznych sérií čerpadiel alebo konštrukčných kategórií.

Horizontálne viacstupňové odstredivé čerpadlo série DG predstavuje konštrukciu čerpadla s horizontálnou, jednostupňovou, viacstupňovou konštrukciou na prečerpávanie vhodných čistých kvapalín za špecifických prevádzkových podmienok.

Samotné písmená pumpy však nedokážu určiť, či je produkt vhodný pre konkrétnu aplikáciu.

Správnou metódou výberu je vyhodnotenie kompletných prevádzkových podmienok vrátane čerpaného média, teploty, tlakových požiadaviek, podmienok inštalácie a technických špecifikácií poskytnutých výrobcom.
